LED-es háttérvilágítású kijelző cseréje:

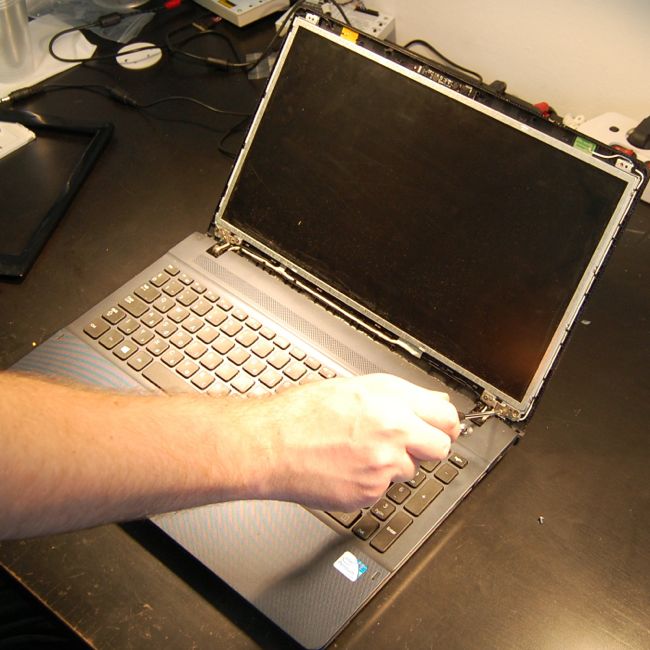

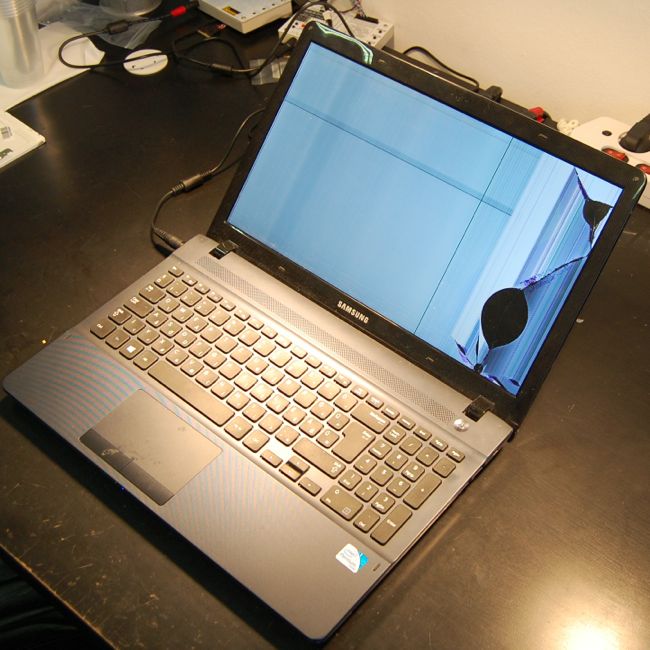

1. Győzödjön meg róla, hogy az LCD kijelző sérült (törött, foltos, karcos…), majd áramtalanítsa a gépet a töltő és az akkumulátor eltávolításával.









2. Távolítsa el a kijelzőt körülvevő keretet a sarkaiban található csavarok eltávolítása után. A keret általában jól illeszkedik a fedlaphoz, így néha kicsit feszíteni kell, de alaposan győzödjön meg róla, hogy az összes csavart eltávolította. Az egyszerű szerelhetőség érdekében a hátlapot és a zsanérokat távolítsa el egymástól a lent található csavarok eltávolításával.

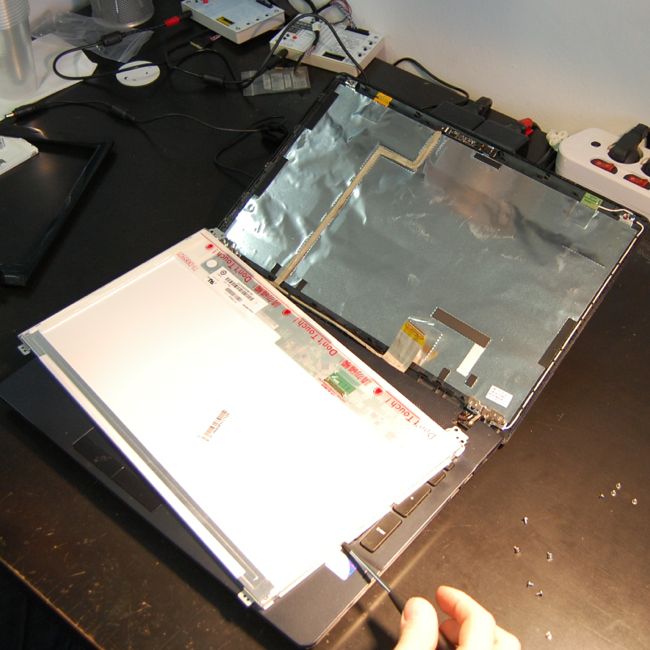

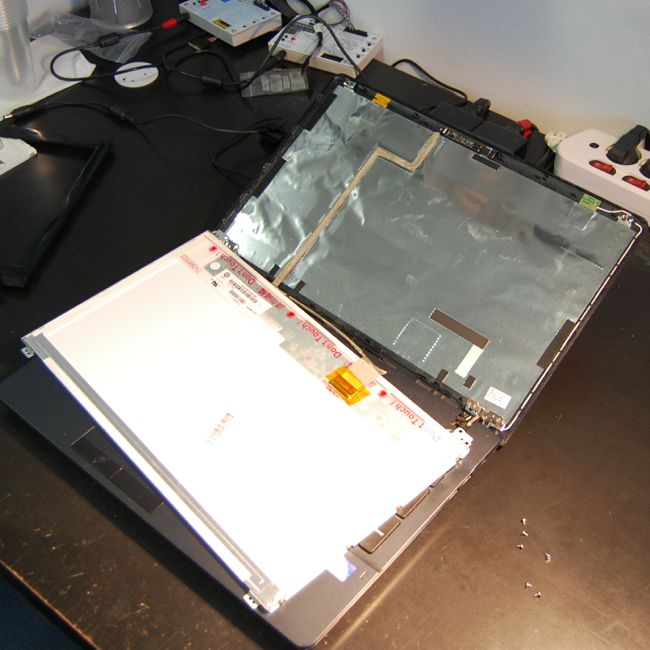

3. A laptop kijelzőt előre döntve hátul megtaláljuk a kijelző csatlakozóját.









4. Távolítsa el az LCD kijelző szalagkábelét.









5. Távolítsa el a zsanérpálcákat az LCD kijelző oldaláról. Amennyiben a zsanérpálca és a zsanér egybe van forrasztva, ennek eltávolítása azelőtt szükséges, mielőtt le tudná dönteni a kijelzőt.

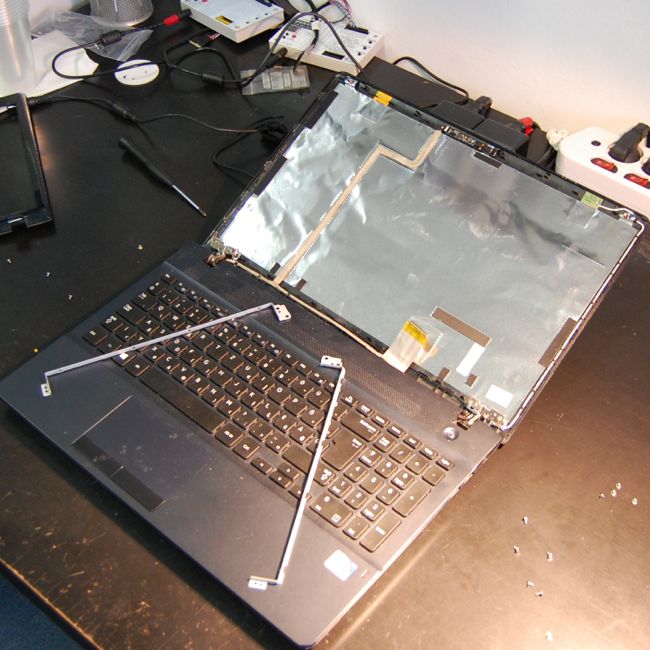

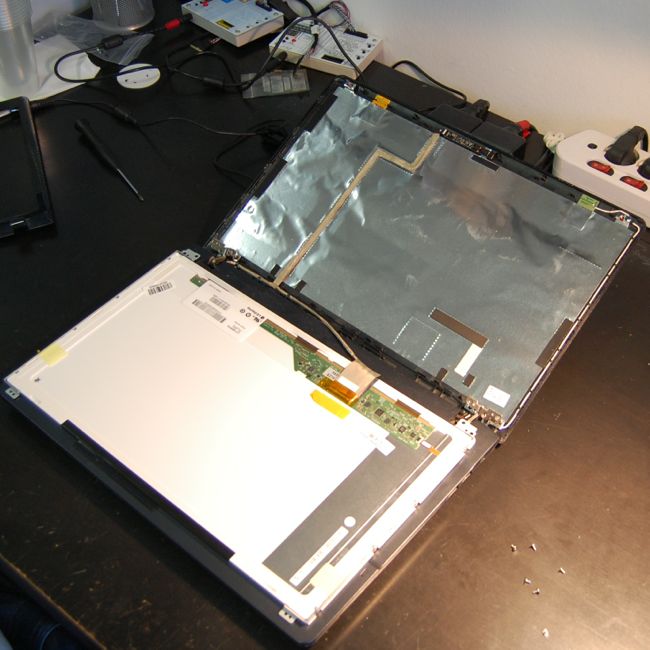

6. A törött kijelző eltávolítása után csak egy szalagkábel és a zsanérpálcák maradnak.









7. Rögzítse a NotebookScreen-től vásárolt laptop kijelzőt a zsanértartó pálcákhoz.









8. Az LCD kijelző szalagkábelt kösse rá a kijelzőhöz. Amennyiben a csatlakozási pontja a másik oldalon van, rossz kijelzőt vásárolt, vagy nem kérte hozzá az átalakítókábelt. Ezesetben vegye fel a kapcsolatot ügyintézőnkkel.









9. Helyezze álló helyzetbe az LCD kijelzőt és fektesse bele a hátlapba.

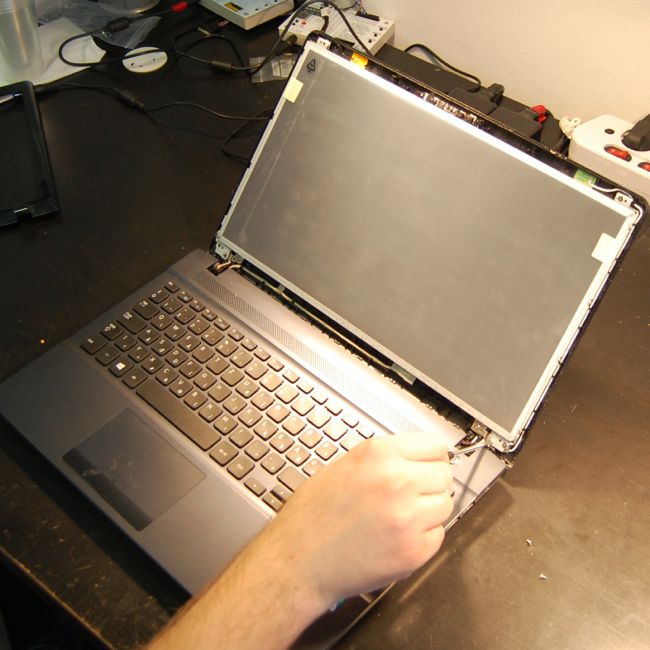

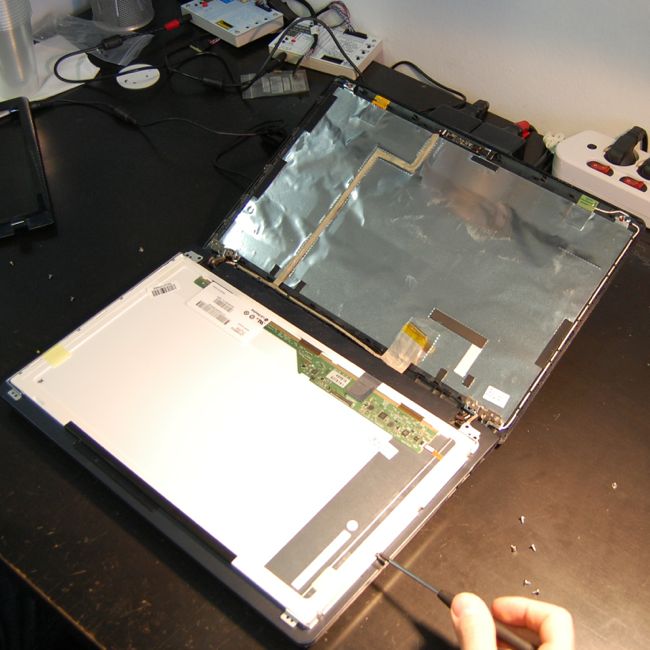

10. Rögzítse az notebook kijelzőt az hátlaphoz a csavarokkal.









11. Gondosan helyezze vissza a kijelző keretet és alaposan nézze meg, hogy a műanyag teljesen felfekszik-e a hátlaphoz. Amennyiben van hozzá csavar, csavarozza vissza.

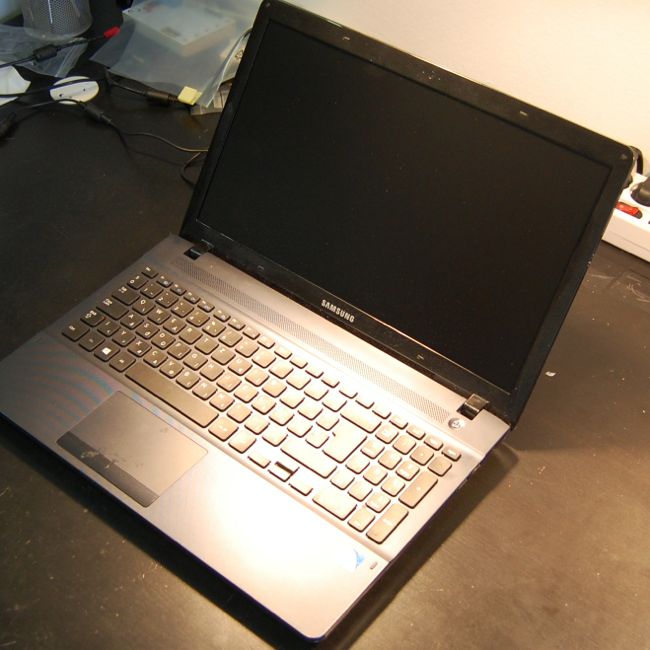

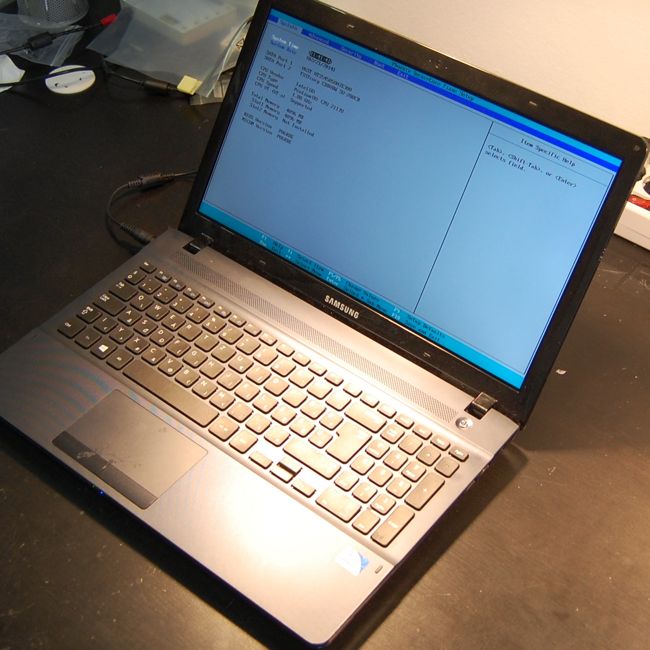

12. Kapcsolja be a laptopot és győzödjön meg róla, hogy nincs hibája a kijelzőnek.









Fénycsöves háttérvilágítású kijelző cseréje:

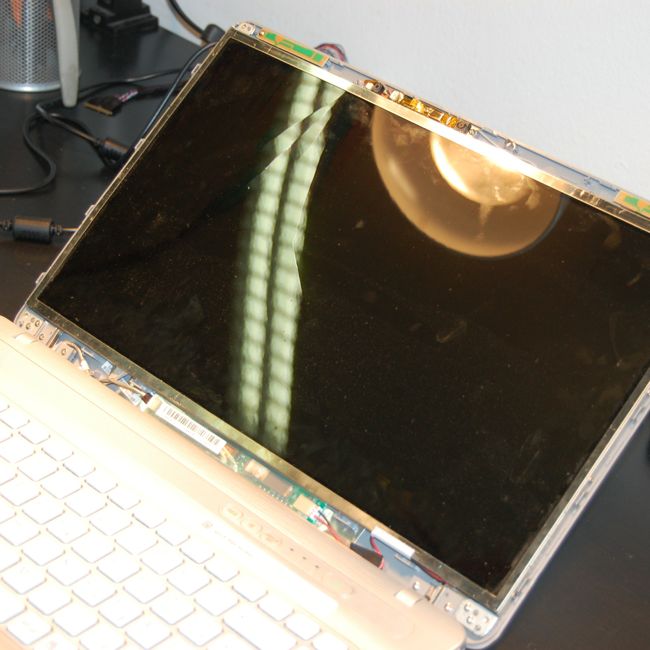

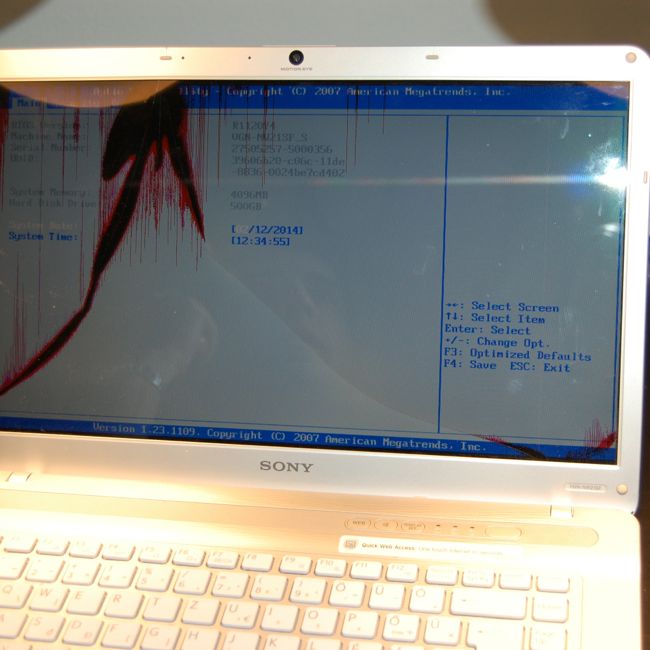

1. Győzödjön meg róla, hogy az LCD kijelző sérült (törött, foltos, karcos…), majd áramtalanítsa a gépet a töltő és az akkumulátor eltávolításával.

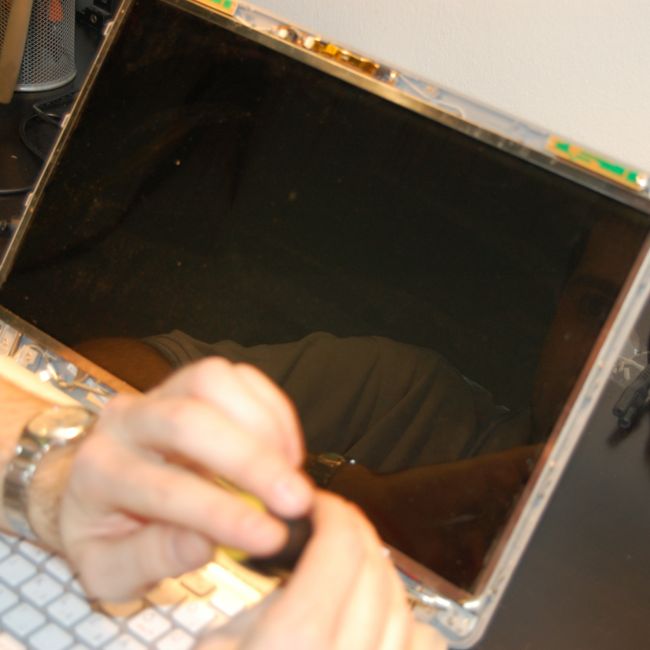

2. Távolítsa el a kijelzőt körülvevő keretet a sarkaiban található csavarok eltávolítása után. A keret általában jól illeszkedik a fedlaphoz, így néha kicsit feszíteni kell, de alaposan győzödjön meg róla, hogy az összes csavart eltávolította.









3. Az egyszerű szerelhetőség érdekében a hátlapot és a zsanérokat távolítsa el egymástól a lent található csavarok eltávolításával.

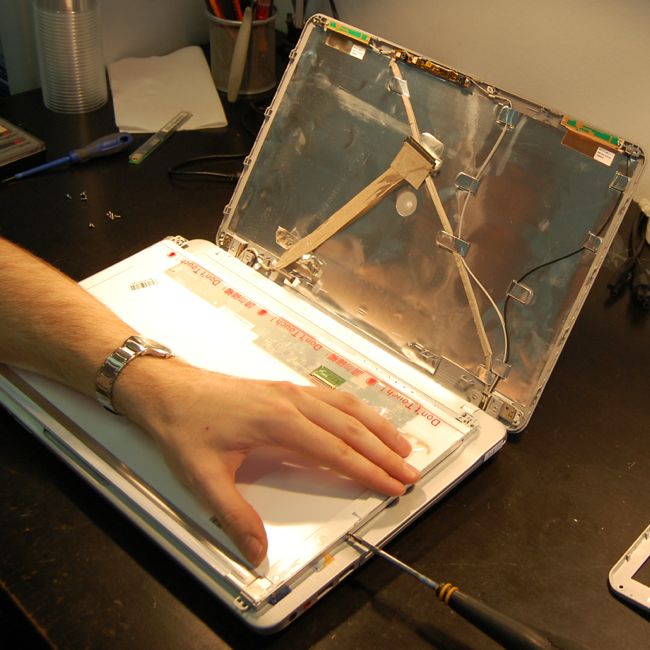

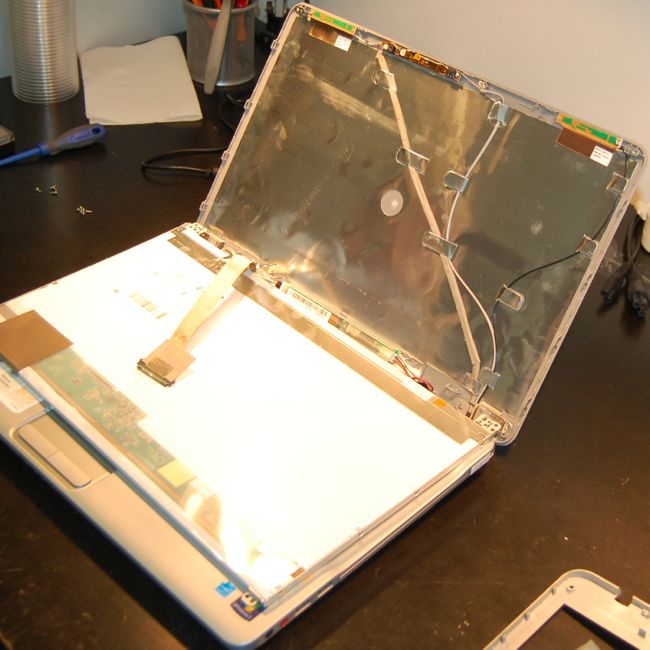

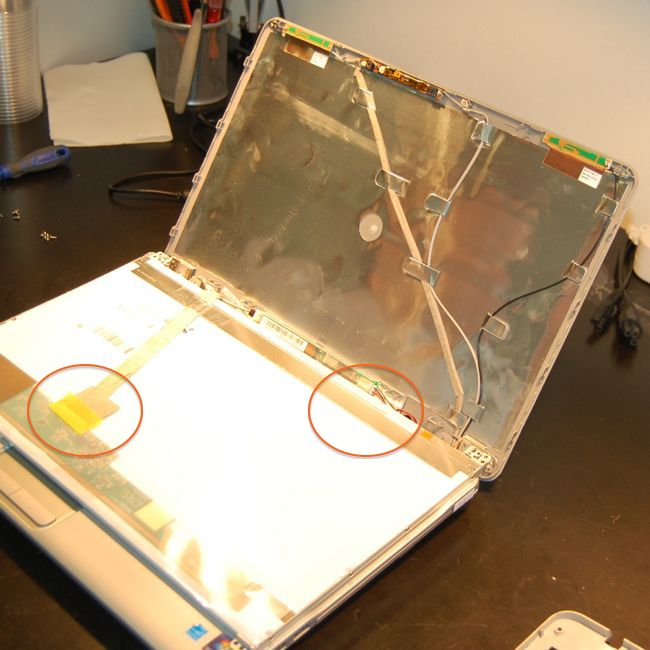

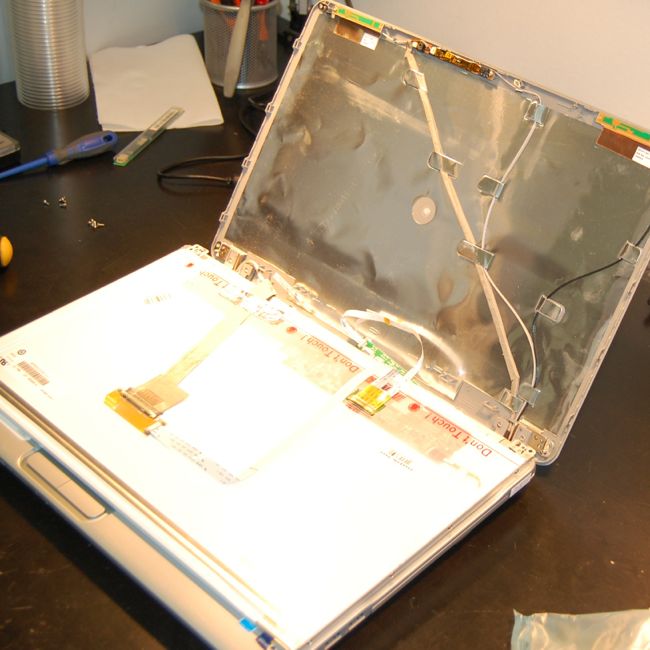

4. Az LCD-t előre döntve hátul megtaláljuk a csatlakozókat a kijelzőhöz. A fénycsöves kijelzőknél külön csatlakozó van az adatforgalomra (széles általában az LCD panel job felső sarkában található) és külön a fénycső (allul egy különálló kábel) táplálására.

1. Csatlakoztassa le az adat és a fénycső kábeleit.

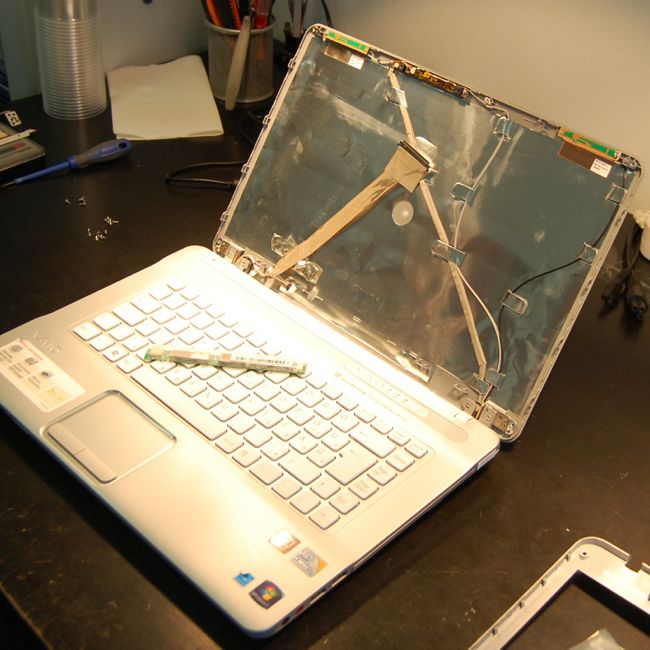

2. Amennyiben LED-es háttérvilágítású kijelzőt szerel a fénycsöves laptop helyére, távolítsa el az invertert (széles elektronika két végén bekötési csatlakozókkal), a jövőben már nem lesz rá szüksége.









3. Az LCD panel olalán a zsanér pálcáját rögzítő csavarokat távolítsa el. Sok laptop esetén a zsanérpálca egyben van a zsanérral így az LCD panel csak ezután távolítható el a gépből.









4. Vegye elő az átalakító elektronikát.

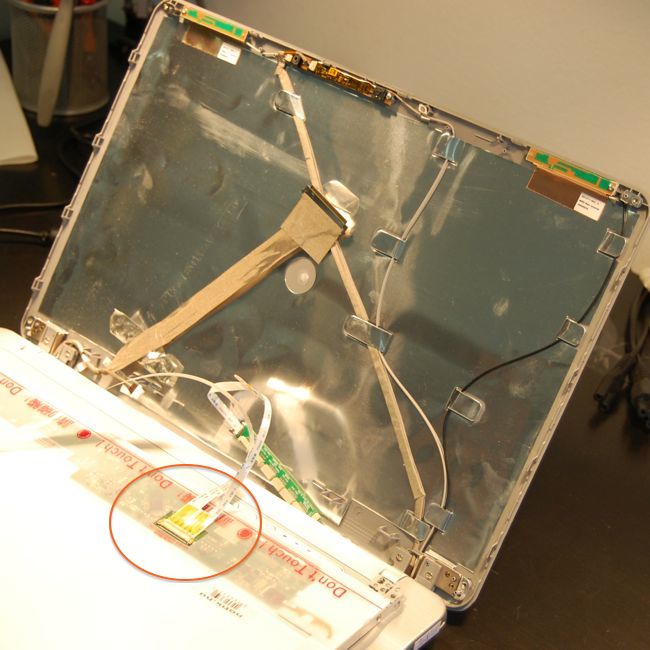

5. Csatlakoztassa az adatkábelt az LCD kijelző elektornikájához. Figyelem, az elektronika az LCD alján helyezkedik el, nem fellül, mint a fénycsöves kijelzőknél!

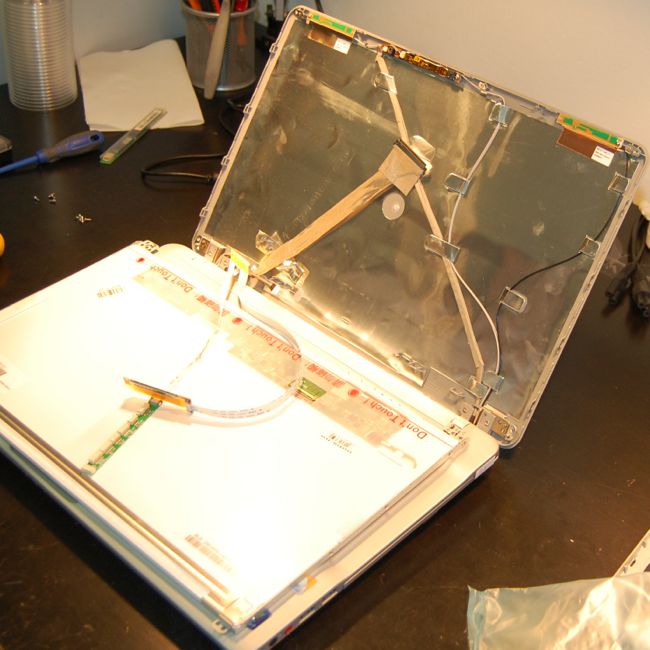

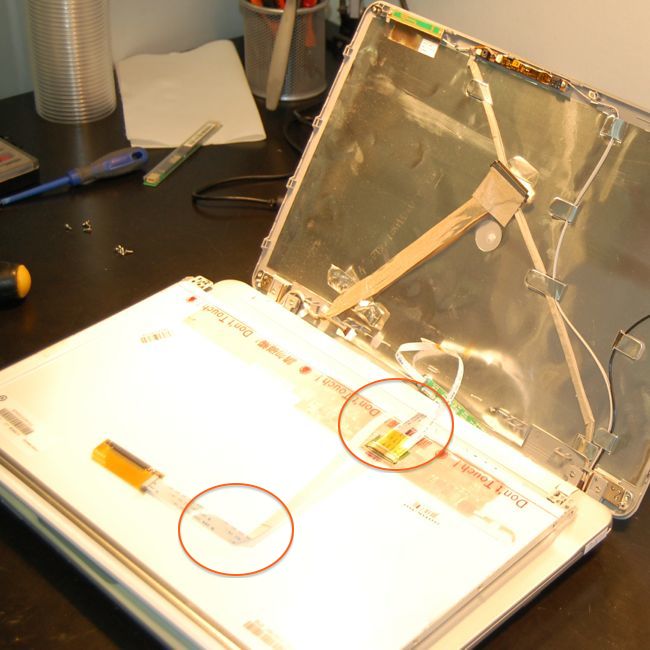

6. Hajtsa az adatkábelt az LCD hátulján úgy, hogy hasonló helyre kerüljön, mint a fénycsöves kijelzőnél.









7. Csatlakoztassa a laptop adatkábelét az átalakítóba és ragasztó szalaggal rögzítse, hogy ne mozduljon el.









8. Készítse elő az átalakító elektronikát, és azonosítsa be, a megfelelő csatlakozót a táp csatlakozójánál (több laptop típus és gyártó fel van sorolva, keresse meg saját laptopját).

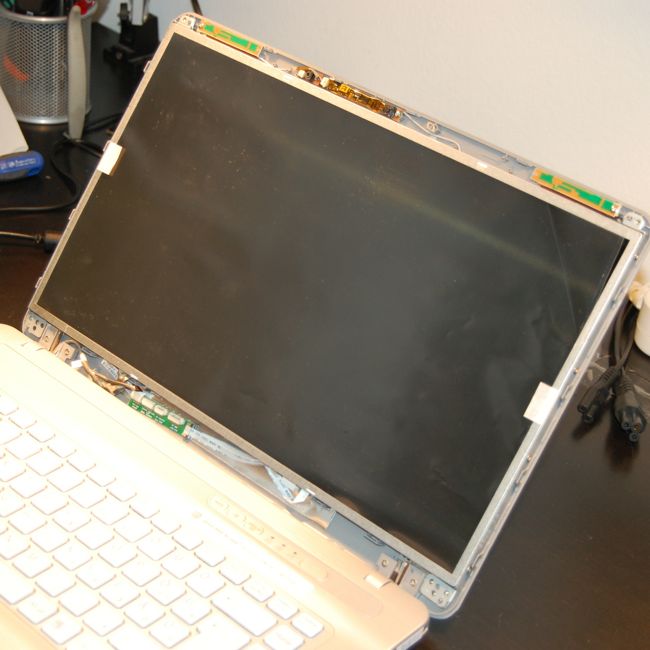

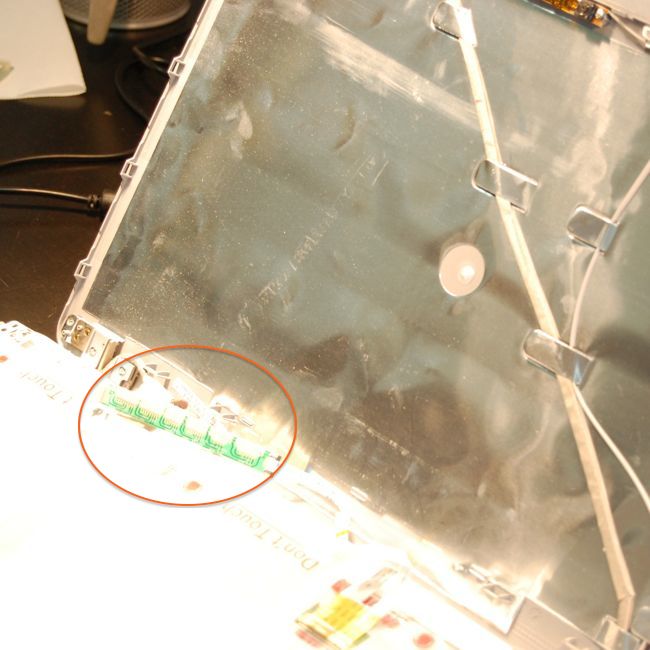

9. Helyezze vissza az LCD kijelzőt a zsanérpálcákhoz majd hajtsa fel az LCD kijelzőt és helyezze el az inverter helyére az átalakító elektronikát.

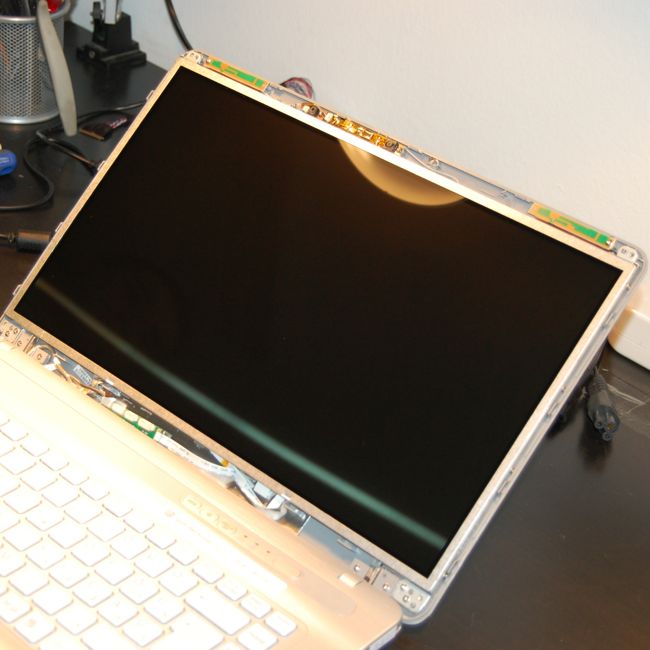

10. Távolítsa el a védő fóliát a kijelzőt elől és rögzítse a zsanért a hátlaphoz.

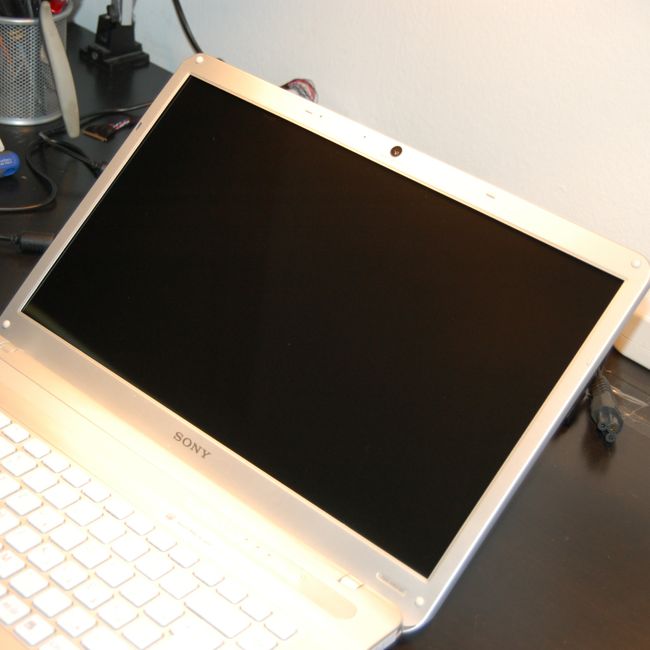

11. Helyezze vissza a keretet az LCD körül rögzítse a csavarokat és tegye vissza a takaró gumikat.

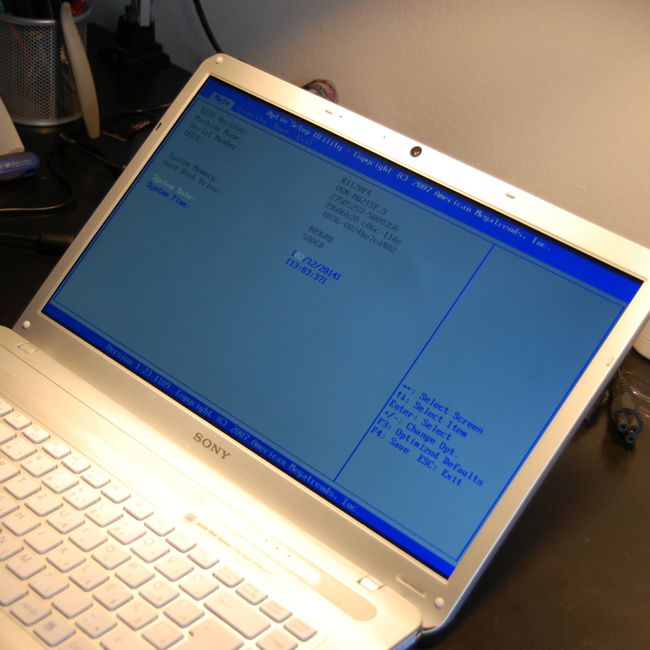

12. Helyezze áram alá a laptopot és kapcsolja be.

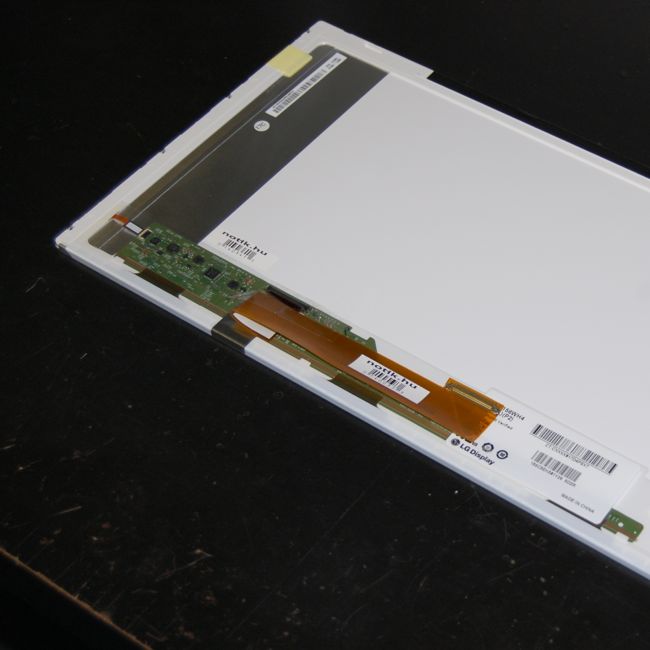

Baloldali csatlakozású kijelző átalakítása jobboldalivá:

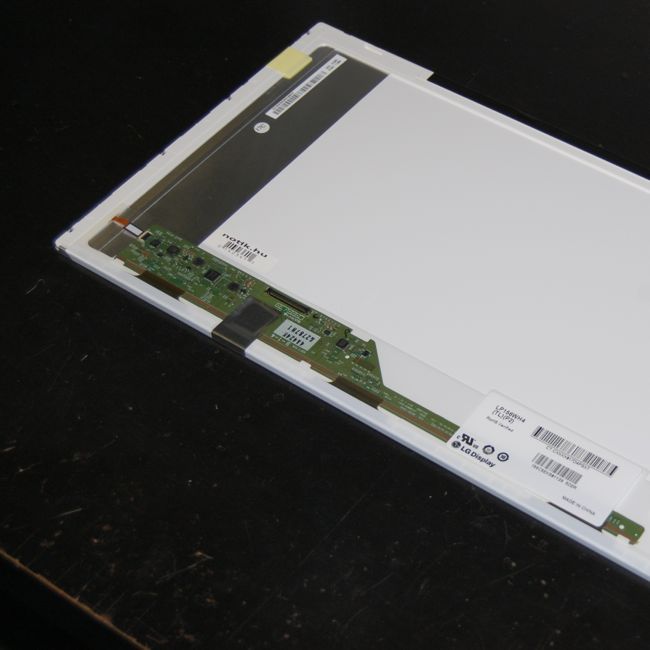

1. Készítse elő az átalakítani kívánt LCD kijelzőt

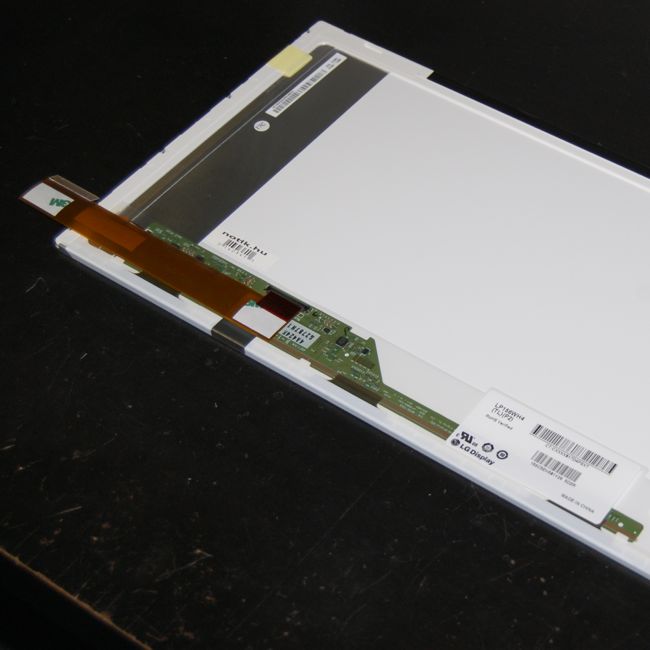

2. Csatlakoztassa fel az átalakítót az LCD kijelzőre úgy, hogy a ragasztó az LCD kijelzőtől kifelé néz és az átalakító balra hajlik









3. Az átalakítót visszahajtva ragassza le azt az LCD panelre úgy, hogy a csatlakozó jobb oldalra kerül át.
